既有房屋砌體結構材料檢測方法及常見問題

日期：2017-03-21

砌體是房屋建材中最為常見的材料之一，尤其在農村，砌體結構的房屋很多。在房屋檢測過程中，砌體材料該如何檢測呢？

—— 現場檢測單元劃分、抽樣取點和布點原則 ——

01 檢測單元劃分

砌體材料力學性能檢測時，一般情況下可按房屋的層劃分檢測單元。由于砌體的離散性較大，當房屋的層數較多，且確知砌體的強度設計等級時，只有單層的建筑面積較小時（不超過300平方米)，才將具有相同設計強度等級的若干層合并作為一個檢測單元。

02 抽樣取點

在檢測單元中抽取的稱為檢測單體，檢測單體可以是一個構件，也可以是構件的一部分。

03 布點原則

1）釆用直接法檢測砌體的強度時，每個檢測單元的抽樣（檢測單體）數量不宜少于3個;
2）采用間接法檢測砌體的強度時，每個檢測單元的抽樣（檢測單體）數量不宜少于5個；
3）同一檢測單元內的總灌筑面積不大于300平方米時，抽樣數量可適當減少，但不應少于3個。

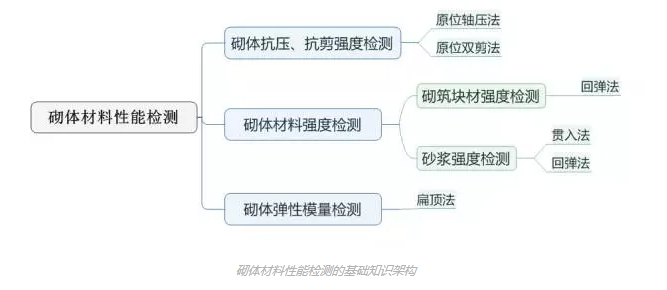

—— 檢測內容、方法和依據 ——

01 砌體抗壓、抗剪強度的檢測

1）燒結普通磚砌體的抗壓強度宜釆用原位軸壓法或扁頂法撿測，燒結多孔磚砌體的抗壓強度宜采用原位軸壓法檢測；

2）燒結普通磚砌體和燒結多孔磚砌體的抗剪強度宜釆用原位雙磚雙剪法檢測。國家標準《砌體工程現場檢測技術標準》與上海地區實際情況有一點差距，需作必要調整。

【原位軸壓法】檢測普通磚或燒結多孔磚砌體的抗壓強度

按《砌體工程現場檢測技術標準》（GB/T50315-2000)規定的原位軸壓法強度換算公式換算的砌體抗壓強度，上海建筑科學研究院研究表明，一般情況下換算強度偏低。

【原位雙剪法】檢測砌體抗剪強度

砌體結構的抗震承載力主要取決于砌體的抗剪強度，砌體的抗剪強度可通過砂漿強度檢測結果來推算。國家標準《砌體工程現場檢測技術標準》推薦原位單剪法和原位單磚雙剪法。

原位單剪法檢測結果可靠性較好，但是測點必須布置在窗臺位置，荷載要求較高，檢測周期長等。原位單磚雙剪法由于實際工程中豎向灰縫飽滿度差距大，導致檢測結果精度較差。

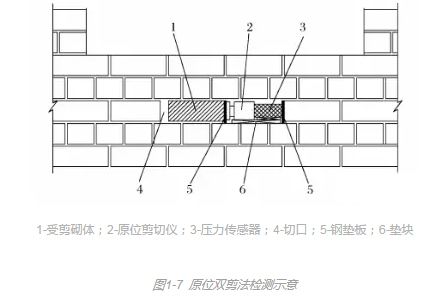

上海建筑科學研究院對原位單剪法和原位單磚雙剪法適當改進后，提出的一種新的砌體抗剪強度檢測方法——原位雙剪法（圖1-7）。

【砌體抗壓、抗剪強度標準值】

1）當檢測單體的數量小于5時，可取檢測單體抗壓強度、抗剪強度的最小值分別作為砌體抗壓強度和抗剪強度的標準值；
2）當檢測單體的數量（n）不小于5時，砌體的抗壓強度標準值和抗剪強度標準值，按相應的公式確定。

關于砌體抗壓、抗剪強度的檢測方法的詳細計算公式，包括原位雙剪法等，
請關注 微信公眾號“ 土木檢測 ”，回復關鍵字“ 砌體 ”獲取相關資料。

02 砌筑塊材強度的檢測

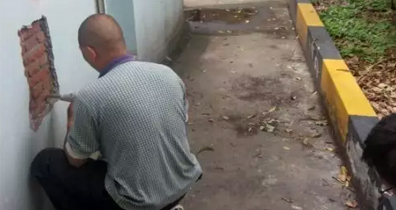

砌筑塊材的強度可采用取樣檢測，取樣位置應與砌筑砂漿強度的檢測位置相對應，但應保證結構安全。回彈法是一種實用方便的材料性能的現場撿測方法。在現場用回彈法檢測既有建筑中燒結普通磚的強度時，必須首先對現場測試獲得的回彈值進行必要的修正。

03 砂漿強度的檢測

【貫入法檢測砂漿強度】

貫入法是一種現場檢測砌筑砂漿抗壓強度的實用方法。適用于強度在M0.4~M16之間的水泥石灰混合砂漿或水泥砂漿強度的檢測。

【回彈法檢測砂漿強度】要求：
a. 回彈法適用于檢測抗壓強度為2~16 MPa之間的水泥砂漿或水泥石灰混合砂漿。
b. 用回彈法檢測強度超過7.5MPa的砂漿以及齡期超過20年的砂漿時，宜釆用原位雙磚雙剪法檢測砌體的抗剪強度，按2-3-1式推算的砂漿強度進行校核與修正。
c. 表面嚴重粗糙、不平且無法磨平，或砂漿飽滿度很差時，不得釆用回彈法。
d. 砂漿強度低于2MPa時不得使用回彈法。

【砂漿抗壓強度等級評定】

當檢測單體的數量小于5時，可取檢測單體砂漿抗壓強度最小值作為砌體抗壓強度等級。

當檢測單體的數量（n）不小于5時，砌體的抗壓強度等級按如下公式確定：f2=min(1.333f2min,f2m)

式中，f2min——檢測單體砂漿抗壓強度最小值；f2m——按n個檢測單體算得的砂漿砌體抗壓強度平均值。

【砌體彈性模量的檢測】

對于普通磚砌體，其彈性模量的檢測可釆用扁頂法。相應的操作和分析應符合國家標準《砌體工程現場檢測技術標準》（GB/T50315)的規定。

04 參考依據

1）《砌體結構設計規范》（GB 50003-2011）
2）《砌體工程現場檢測技術標準》（GB/T50315-2011）
3）《回彈儀評定燒結普通磚強度等級的方法》（JC/T796-2013）
4）《貫入法檢測砌筑砂漿抗壓強度技術規程》（JGJ/T136-2001）
5）《既有建筑物結構檢測與評定標準》（DG/TJ08-804-2005）

—— 項目總工提醒你注意以下常見問題 ——

01 對于中型砌塊的強度檢測，由于暫無檢測標準，目前暫按粘土磚強度檢測標準。
02 對于砂漿強度較低且普遍砌筑不飽滿的情況，砂漿強度作為參考，并按結構損傷來考慮進行加固處理。
03 對于房屋加建、擴建部分的材料強度檢測，應與原結構劃分為不同的檢測單元。對于砌體不同材料（如中型砌塊和燒結磚或是水泥砂漿和混合砂漿的不同），其檢測單元也應不同。
04 砂漿強度低于2MPa時不得使用回彈法，現場應改為貫入法檢測。
