既有房屋混凝土材料檢測方法及常見問題

日期：2017-03-21

混凝土材料是最為常見的建筑材料，混凝土結構也是現代房屋的重要結構體系。那么既有房屋混凝土材料性能該如何檢測呢？又該注意哪些問題？

—— 檢測單元劃分、抽樣取點和布點原則 ——

01 檢測單元劃分

? ? 混凝土材料力學性能檢測時，一般情況下以幢為單位，可按房屋的層劃分檢測單元；當不同類型構件的混凝土力學性能檢測值相差較大時，按房屋構件的類型劃分檢測單元；當房屋層數較多，且確知混凝土的強度設計等級時，將混凝土設計強度相同的若干層合并作為一個檢測單元。

02 抽樣取點

? ? 1）單個檢測:適用于單個結構或構件的檢測；
? ? 2）批量檢測:適用于在相同的生產工藝條件下，混凝土強度等級相同，原材料、配合比、成型工藝、養護條件基本一致且齡期相近的同類結構或構件，按批進行檢測的結構構件。抽檢數量不宜少于同批構件總數的30%，且構件數量不宜少于10 件抽檢構件時，應隨機抽取并使所選構件具有代表性。

03 布點原則

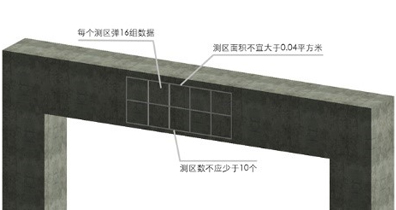

? ? 1）一般每一結構或構件測區數不宜少于10個，對某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m的構件，其測區數量可適當減少，但不應少于5個。
? ? 2）相鄰兩測區的間距應控制在2m以內，測區離構件端部或施工縫邊緣不宜大于0.5m，且不宜小于0.2m。
? ? 3）測區應選擇在使回彈儀處于水平方向檢測混凝土澆筑側面。當不能滿足這一要求時，可使回彈儀處于非水平方向檢測混凝土澆筑側面、表面或底面。
? ? 4）測區宜選在構件的兩個對稱可測面上，也可選在一個可測面上，且應均勻分布。在構件的重要部位及薄弱部位必須布置測區，并應避開預埋件。
? ? 5）測區的面積不宜大于0.04平方米。
? ? 6）檢測面應為混凝土原漿面，并應清潔、平整，不應有疏松層、浮漿、油垢、涂層以及蜂窩、麻面，必要時可用砂輪清除疏松層和雜物，且不應留有殘留的粉末或碎屑。
? ? 7）對彈擊時產生顫動的薄壁、小型構件應進行固定。

—— 檢測方法及依據 ——

01 檢測方法

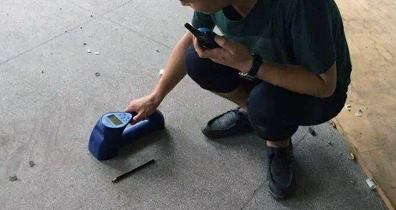

? ? 1）混凝土材料的強度宜釆用超聲回彈綜合法、非破損方法進行檢測，也可釆用鉆芯法進行檢測。

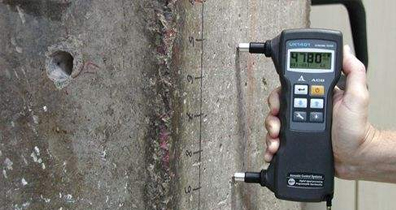

? ? 2）對長齡期混凝土，應優先釆用超聲回彈綜合法進行檢測；
? ? 3）當不具備兩個平行相對測試面時，也可釆用回彈法進行檢測；
? ? 4）當混凝土材料表里不一時，如表面受凍傷、受火災、受化學侵蝕、有嚴重內部缺陷等，經加大截面法加固處理的原有構件混凝土，以及對一些特種混凝土，均宜采用鉆芯法。

02 參考依據

? ? 1）《混凝土結構設計規范》（GB50010-2010）
? ? 2）《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）
? ? 3）《鉆芯法檢測混凝土強度技術規程》（CECS 03:2007）
? ? 4）《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）

—— 項目總工怎么解決常見問題 ——

? ? 1）存在一根或一些梁柱等結構構件的混凝土酥松、強度很低，可以將此類構件按結構損傷考慮要求加固處理，不參與其他相同檢測單元的結構構件材料強度的檢測與評定。
? ? 2）對于房屋有加固歷史的情況下，應將原結構混凝土和加固用混凝土強度檢測劃分為不同的檢測單元。
? ? 3）檢測材料強度時應以幢為檢測單位，而不能幾幢房屋一起評定。因為各幢房屋的施工、設計等情況均不完全一致。
? ? 4）對于房屋加建、擴建部分的材料強度檢測，應與原結構劃分為不同的檢測單元，并根據材料強度等級的分類另行劃分檢測單元。
? ? 5）對于個別回彈值較低的數據，現場應核實剔除后補點；現場完成后數據處理時發現個別點較低剔除時，評定混凝土強度應復核公式和計算系數kc。
? ? 6）如果構件數量少于5個，按最小值取值，第二步評定不再需要，同時標準差也不需要。
