<address id="fxhpl"><address id="fxhpl"><nobr id="fxhpl"></nobr></address></address>
    <address id="fxhpl"><form id="fxhpl"></form></address>

          <address id="fxhpl"></address>

            <noframes id="fxhpl">
                <address id="fxhpl"></address>

                <span id="fxhpl"></span>

                <noframes id="fxhpl">

                800-988-1801

                首頁 > 資訊 > 檢測知識

                用什么材料修補混凝土裂縫?

                   日期:2017-07-12

                本文將圍繞混凝土裂縫的修補展開,介紹幾種常用的修補材料,以及彼此的性能,以便更好的具有針對性的選擇修補材料。

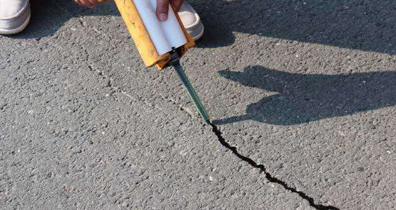

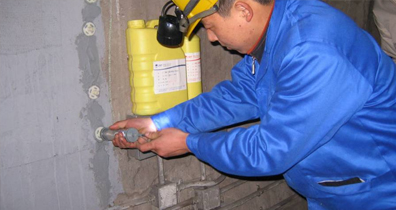

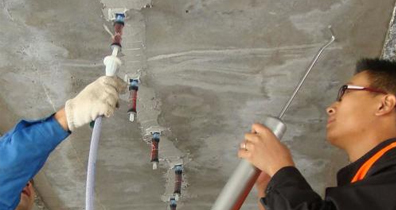

                混凝土裂縫修補 混凝土裂縫修補 混凝土裂縫修補

                材料介紹

                修補混凝土裂縫所用材料主要是以有機高聚合物為基料的各種粘合劑和密封劑,或摻入定量水泥的混合物。

                常用的高分子聚合物有:環氧樹脂、丙烯酸樹脂、聚氨酯、酚醛樹脂、聚醋酸乙烯、聚乙烯醇(108膠)、甲基丙烯酸酯(甲凝)、丙烯酰胺(丙凝)、聚氯乙烯、硅酸鈉(水玻璃)、有機硅、氯丁橡膠、丁苯橡膠等。

                由于性能及價格差異較大,應根據裂縫成因、結構類型及修補目的的合理選用。

                當用于恢復結構承載力和耐久性時,應選用粘結力強、強度高的熱固性或熱塑性占合劑;
                用于密封防水時,應選用極限變形值大的彈性體密封劑;
                對于活動性裂縫,應選用延伸率大的彈性材料。

                01 甲基丙烯酸酯灌漿液

                甲基丙烯酸酯灌漿液,俗稱“甲凝”,是一種常用的混凝土裂縫修補材料,特點是粘度很小,僅1MPa.s,最小可灌0.05mm左右的裂縫,滲透深度可達4~6mm,可帶水作業,修復后的基材整體性好。其性能指標見下表:

                表1.1 甲基丙烯酸酯灌漿液性能指標


                02 環氧樹脂漿液

                環氧樹脂漿液的優點是粘結強度高、收縮率小、耐久性好,是受力裂縫修補的常用材料。其性能指標見下表:

                表2.1 使用糠醛丙酮的環氧樹脂漿液組成及性能
                注:使用糠醛丙酮作稀釋劑的環氧樹脂漿液早期發熱量低,固化快,韌性好。

                表2.2 混凝土裂縫修補膠(注射劑)安全性能指標
                注:當修補目的僅為封閉裂縫,而不牽涉補強、防滲的要求時,可不做可灌注性檢驗。

                表2.3 混凝土裂縫修補的聚合物水泥注漿料安全性指標
                注:表中“規范”系《混凝土結構加固設計規范》GB50367-2006。


                03 環氧膠泥

                環氧膠泥用于粘貼灌漿嘴及封閉裂縫,其配方見下表:

                表3.1 環氧膠泥配方
                注:括號外配方用于粘嘴,括號內用于封縫。

                d1LCM5o3CdbtKWKDNE+IE64nyEx6IiHoqbqxH3t0V3j7jDusfoVPu5w5Qv3yTCcTIcu4kazC/MyynUnRZCHTZeYlW6vd3boV5XYaTAVJBIO0RfKmP9eSbdaKx/lygk7KDLU352asledaa4UbYudVzJXBXW6fvvsEOSL06iJKRq4= 啦啦啦中文免费观看在线
