建筑橋梁的加固以及改造技術大全

   日期：2017-03-20

隨著近年來橋梁事故頻發，橋梁維修加固，逐漸成為熱點話題，例如杭州蕭山一高架橋坍塌事件。橋梁在使用過程中，由于受到外力影響，自身結構和材料性能都可能發生變化。那么對使用年久的橋梁應該如何加固？采用什么加固方法？



01 在橋梁使用期間內，任何橋梁都會成為舊橋。

    早期修建的橋梁，由于當時人們對鋪裝功能、病害認識有限，往往存在配筋偏小，鋼筋直徑過細，鋪裝與承載構件的界面連續不牢靠等問題。橋梁的維修、養護、加固、改造已成為必然。

02 從經濟上分析，橋梁加固可以節省大量投資，收到良好的社會經濟效益。

    采用適當的加固技術和拓寬措施，可以避免因拆除舊橋與重建新橋而增加工程費用；而且對現有交通運輸影響有的甚至可以在不中斷交通的情況下完成，早期設計施工的高速公路的橋梁在長期大交通量、重荷載的運營情況下大部分出現了病害。同時也恢復和提高了舊橋的承載能力及通行能力，延長橋梁的使用壽命，滿足現代化交通運輸的需求。

03 橋梁的改造和加固，不僅可以提高公路橋梁的通行能力和服務水平，而且在更大程度上能夠消除交通安全隱患。

—— 加固改造工程必須滿足的基本條件 ——

01 橋梁經加固改造后，其結構性能、承載能力與耐久性等都能滿足使用上的要求。

02 具有較明顯的經濟效益。

    對于橋梁結構物的加固改造可以采用兩種不同的方式：

1）廢棄原有結構物進行重建。相當于建造一座符合新的使用要求的新橋，但還要包括拆除原橋的工程內容；
2）充分利用原橋，進行補強加固，若需加寬則再行拓寬，即通常說的橋梁技術改造。一般認為技術改造比重建能節省50%～60%以上時，經濟效益已相當可觀，此時以采用加固改造方案為宜，否則可采取重建新橋的方案。

    橋面鋪裝層開裂或剝離等病害，對鋼筋混凝土梁板橋，容易使得鋼筋銹蝕，減弱橋梁的橫向整體性；對于石拱橋，由于橋面雨水下滲，加大了拱上填料的含水量，使拱圈出現滲水現象等。同時由于橋面鋪裝層的破損，引起橋面平整度差，車輛通行時使橋梁產生震動，對橋梁產生不利影響，加重了橋面鋪裝層的病害。

    采用不同的加固方法。對使用年限長、破損嚴重的，采用拆除、修復的加固方案；而對于病害較輕，使用年限短，且混凝土強度仍符合設計要求的則先處治病害，在不降低設計荷載標準的前提下可采用加鋪瀝青碎石層的方案。



    橋梁下部結構主要是橋墩、橋臺以及基礎等。橋梁的下部加固主要分為墩臺加固和基礎加固。

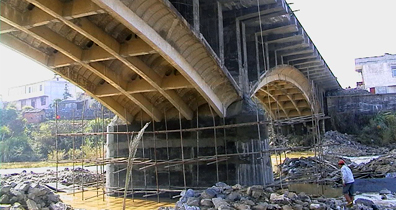

    在橋梁的墩臺受到嚴重損害的情況下，會影響到橋梁的車輛通行安全，一般會進行徹底全面的維修。在徹底和全面維修之前可以采取臨時加固的辦法。一般會在墩臺旁增加設立排架，來共同承受墩臺載重壓力。橋梁的墩臺如果已經發生損壞，則需要安裝鋼軌骨架。但我們在橋梁加固過程中，遇到墩臺損壞的情況是比較少的。

    橋梁的基礎加固方式主要有以下幾種情況：

    1）出現基底承受能力不足時，可以采用擴大基礎或壓注漿料的方法加固土層。

    2）淺基墩臺由于河床受到沖刷，可以采用橋底鋪底和隔水墻的防護措施，同時還可以用加深基礎的方法來進行加固。對于墩臺基礎可用分段開挖的方法加深基礎，施工時采取臨時措施保護原有的墩臺，不使原有墩臺受力加重。



    橋梁基礎特別是天然地基上的淺基礎，由于埋置深度較淺，易受河水沖刷而沖空。受河水改道沖刷橋梁引道，導致橋臺基礎沖空，引道被毀。

    橋梁地基局部軟弱，致使橋臺發生不均勻沉降，引起橋臺開裂等。針對以上病害，我們采取對河床用漿砌片石進行鋪砌，上游河床設置丁壩，打木樁擴大橋臺基礎等方法進行加固。

    對于跨徑較小的橋梁，由于河水改道，洪水直接沖刷橋臺基礎，導致基礎沖空甚至掉腳，可采取在橋跨范圍內滿鋪15號片石混凝土的方法進行加固，鋪砌厚度為30cm，鋪砌兩端設置截水墻，截水墻的深度為1m，寬度為0.6m。

    對于橋梁上游河床變遷、水流改道，洪水直接沖刷橋臺基礎和橋臺引道，導致橋臺基礎沖空、引道被毀的橋梁，采取在橋梁上游適當位置設置丁壩等調治構造物，將河水導入主河道。



    主要應該包括橋梁所處的地形條件和地質條件、水文情況和自然狀況等。還要對橋梁的現狀和使用過程進行精確的分析和研究。

    另外，施工的現實條件、交通狀況以及預期的維修和加固效果等都要做一個全面的規劃和考慮。現有的人力資源和技術水平也應該是一個需要注意的條件。橋梁的維修和加固方案是綜合考慮的前提下對其進行優化組合的產物，應該體現出加固的效果，還要體現出適當的經濟效益和社會效益。

    橋梁加固后，上部結構通常用靜載或動載試驗，與加固設計的計算結果進行對比，來對橋梁的加固效果進行分析和評價。對于橋梁的下部結構，通過其頻率變化來定量評估橋墩的加固效果。
