如何使用原位軸壓法檢測砌體房屋質量

日期：2017-12-11

本文講解原位軸壓法檢測既砌體房屋的質量，包括檢測一般規定、檢測測試設備的技術指標檢測測試步驟及要求以及數據分析等。
一、一般規定

原位軸壓法適用于推定240mm厚度普通磚砌體或多孔磚砌體的抗壓強度。

測試部位應具有代表性，并應符合下列要求：
1 測試部位宜選在墻體中部距樓、地面1m左右的高度處；槽間砌體每側的墻體寬度不應小于1.5m。
2 同一墻體上，測點不宜多于1個，且宜選在沿墻體長度的中間部位；多于1個時，其水平凈距不得小于2.0m。
3 測試部位不得選擇挑梁下、應力集中部位以及墻梁的墻體計算高度范圍內。

二、檢測測試設備的技術指標

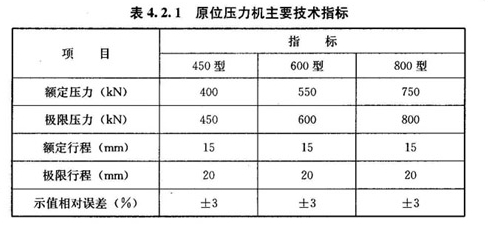

原位壓力機主要技術指標，應符合下表的要求。

原位壓力機的力值，應每半年校驗一次。

三、檢測測試步驟及要求

在測點上開鑿水平槽孔時，應符合下列要求：

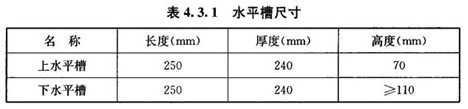

1 上、下水平槽的尺寸應符合表4.3.1的要求。

2 上、下水平槽孔應對其2。普通磚砌體槽間砌體高度應為7皮磚；多孔磚砌體，槽間砌體高度應為5皮磚。
3 開槽時，應避免擾動四周的砌體；槽間砌體的承壓面應修平整。

正式測試前，應進行分級加荷。每級荷載可取預估破壞荷載的10%，應應在1min~1.5min內均勻加完，然后恒載2min。

四、數據分析

根據槽間砌體初裂和破壞時的油壓表讀數，應分別減去油壓表的初始讀數，并應按原位壓力機的校驗結果，計算槽間砌體的初裂荷載值和破壞荷載值。

槽間砌體的抗壓強度，應按下式計算：
fuij=Nuij/Aij
式中，fuij——第i個測區第j個測點槽間砌體的抗壓強度（MPa）；
Nuij——第i個測區第j個測點槽間砌體的受壓破壞荷載值（N）；
Aij——第i個測區第j個測點槽間砌體的受壓面積（mm2）。
