貫入法檢測技術講解
日期：2017-11-28
貫入法是檢測既有房屋砂漿抗壓強度的有效方法，本文將從貫入法檢測基本要求、測點布置以及檢測計算較多詳細講解貫入法檢測內容。
一、貫入法檢測基本要求
檢測人員應通過相應專業培訓。檢測過程中應做到正確和安全操作。
用貫入法檢測的砌筑砂漿應符合下列要求：
1）自然養護；
2）齡期為 28d 或 28d 以上；
3）自然風干狀態；
4）強度為 0.4～16.0MPa。
檢測砌筑砂漿抗壓強度時，委托單位應提供下列資料：
1）建設單位、設計單位、監理單位、施工單位和委托單位名稱；
2）工程名稱、結構類型、有關圖紙；
3）原材料試驗資料、砂漿品種、設計強度等級和配合比；
4）砌筑日期、施工及養護情況；
5）檢測原因。
二、測點布置
檢測砌筑砂漿抗壓強度時，應以面積不大于25m2的砌體構件或構筑物為一個構件。
按批抽樣檢測時，應取齡期相近的同樓層、同品種、同強度等級砌筑砂漿且不大于250m3砌體為一批，抽檢數量不應少于砌體總構件數的30%，且不應少于6個構件。基礎砌體可按一個樓層計。
被檢測灰縫應飽滿，其厚度不應小于7mm，并應避開豎縫位置、門窗洞口、后砌洞口和預埋件的邊緣。
多孔磚砌體和空斗墻砌體的水平灰縫深度應大于 30mm。
檢測范圍內的飾面層、粉刷層、勾縫砂漿、浮漿以及表面損傷層等，應清除干凈；應使待測灰縫砂漿暴露并經打磨平整后再進行檢測。
每一構件應測試16點。測點應均勻分布在構件的水平灰縫上，相鄰測點水平問距不宜小于240mm，每條灰縫測點不宜多于2點。
三、貫入檢測
貫入檢測應按下列程序操作：
1）將測釘插入貫入桿的測釘座中，測釘尖端朝外，固定好測釘；
2）用搖柄旋緊螺母，直至掛鉤掛上為止，然后將螺母退至貫入桿頂端；

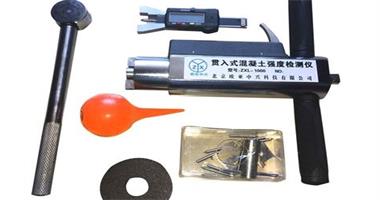

3）將貫入儀扁頭對準灰縫中間，并垂直貼在被測砌體灰縫砂漿的表面，握住貫入儀把手，扳動扳機，將測釘貫入被測砂漿中。
每次試驗前，應清除測釘上附著的水泥灰渣等雜物，同時用測釘量規檢驗測釘的長度；測釘能夠通過測釘量規槽時，應重新選用新的測釘。
操作過程中，當測點處的灰縫砂漿存在空洞或測孔周圍砂漿不完整時，該測點應作廢，另選測點補測。
貫入深度的測量應按下列程序操作：
1）將測釘拔出，用吹風器將測孔中的粉塵吹干凈；
2）將貫入深度測量表扁頭對準灰縫，同時將測頭插入測孔中，并保持測量表垂直于被測砌體灰縫砂漿的表面，從表盤中直接讀取測量表顯示值 并記錄在本規程附錄 C 的記錄表中，貫入深度應按下式計算。
3）直接讀數不方便時，可用鎖緊螺釘鎖定測頭，然后取下貫入深度測量表讀數。
