某廠房改擴建工程房屋主體沉降監測

   日期：2017-08-23



一、工程概況

本項目位于上海市寶山區，占地面積11470平方米，地上建筑面積61830平方米 ，地下為38968平方米。本項目為六層廠房，地下二層，深度11.3米，建筑高度35米。

本工程±0.000為絕對標高+4.500m，自然地面相對標高為-0.800，絕對標高+3.700m。

現對建筑廠房主體在施工過程中及竣工后進行沉降變形監測。


二、監測項目

為掌握建筑房屋主體在施工過程中及竣工后受坑底回彈及其他因素的影響，對房屋主體造成不均勻沉降變形。及時了解的結構信息非常重要。擬對以下項目進行監測：房屋主體沉降監測。


三、執行標準

1）《建筑變形測量規范》JGJ 8-2007
2）委托方提供的有關圖紙、文件。


四、監測儀器

本次監測擬采用的主要監測儀器：

注：儀器設備經過檢定并在有效使用期內。

五、監測方法

為保證所有監測工作的統一，提高監測數據的精度，使監測數據有效反映房屋主體的變形情況，監測工作采用整體布設，分級布網的原則。即首先布設統一的監測控制網，再在此基礎上布設監測點。

5.1 沉降監測高程控制網測量

采用獨立水準系統，在遠離施工影響范圍以外布置一組穩固水準點，委托方應提供基準點，我方布設的基準點與委托方提供的基準點每2-3個月聯測一次。沉降變形監測基準網以上述穩固水準基準點作為起算點，組成水準網進行聯測。

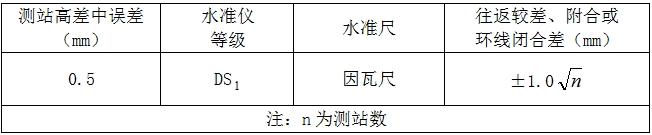

基準網觀測按照規范的Ⅱ等水準測量要求執行，精密水準測量的主要指術參照表5-1：
外業觀測使用NA2+GPM3自動安平水準儀 (標稱精度：±0.4mm／km)往返實施作業。
觀測措施：本高程監測基準網使用NA2+DPM3自動安平水準儀及配套因瓦尺，外業觀測嚴格按規范要求的精密水準測量的技術要求執行。為確保觀測精度，觀測措施制定如下：
● 作業前編制作業計劃表，以確保外業觀測有序開展。
● 觀測方法：第一次觀測采用連續觀測兩次，取平均值的方法確定各個監測點的高程值，并且每次觀測采用觀測區域監測點觀測路線閉合的方式，嚴格控制每個閉合環的高差閉合差。
測站視線長、視距差、視線高要求見表5-2：
測站觀測限差見表5-3：
首次觀測當兩次觀測高差超限時應重測，當重測成果與原測成果比較其較差均沒超限時，取三次成果的平均值。
沉降基準網外業測設完成后，對外業記錄進行檢查，嚴格控制各水準環路閉合差，各項參數合格后方可進行內業平差計算。

5.2 監測點沉降測量

按規范的Ⅱ等水準測量要求，歷次沉降變形監測是通過工作基點間聯測一條二等水準閉合線路，由線路的工作點來測量各監測點的高程，各監測點高程初始值在監測工程前期兩次測定（兩次取平均），某監測點本次高程減前次高程的差值為本次沉降量，本次高程減初始高程的差值為累計沉降量。


六、監測點位布設

建筑房屋主體監測點布置見附圖一、附圖二。各監測測點位置視環境、條件可作適當調整。
1）建筑物垂直位移監測
規范要求監測點間距約為10m～15m，每棟房屋不少于4點。
按建設單位要求從地下建筑負二層開始監測，按照建筑物的特征，地下建筑負二層共布設沉降監測點30個，地上建筑一層共布設沉降監測點38個。當基坑回填后以地上建筑一層監測點取代地下建筑負二層監測點實行監測。

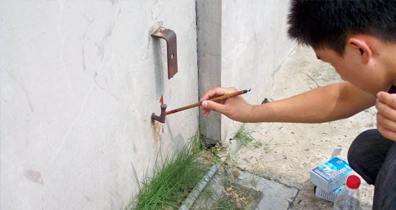

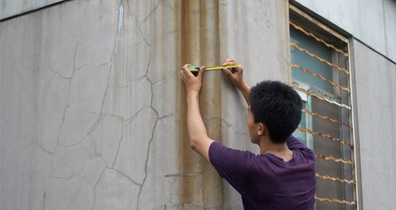

埋設方法為：采用在建筑物墻角或承重柱上埋設射釘及專業沉降鉤作為沉降監測點的布設方式。

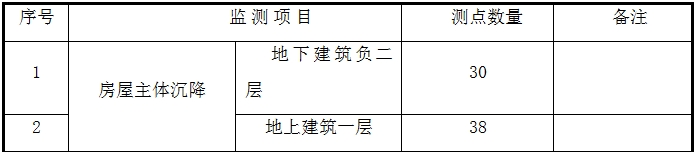

監測項目匯總見下表


七、監測要求與監測頻率

1）在地下建筑負二層頂板澆筑前，須測得初讀數。
2）在房屋主體每澆筑一層頂板后監測一次；建筑封頂后1次/月；竣工后第一年監測3~4次；第二年監測2~3次；然后逐年放緩監測頻率，直至房屋穩定。當監測項目日變化量較大時，應適當加密監測頻率。
3）測得的數據應及時上報業主等相關單位。
4）當監測值達到下述界限或監測值的變化速率突然增加或連續保持高速率時，應及時報警，引起各有關方面重視，分析原因，及時處理。

● 變形量或變形速率出現異常變化；
● 變形量達到或超出預警值；
● 周邊或開挖面出現塌陷、滑坡；
● 建筑本身、周邊建筑及地表出現異常；
● 由于地震、暴雨、凍融等自然災害引起的其他變形異常情況。

八、監測報警值

根據規范要求本當最后100d的沉降速率小0.01~0.04mm/d時可認為已進入穩定階段，反之仍需進行監測。



監測儀表及元件需注意保護，我們在各測點均作明顯標記，并請提請有關施工人員注意。
