某廣場巧克力店【吊頂結構安全檢測】評定（數據有變動，僅供案例參考）

日期：2017-07-26

一、吊頂概況

位于黃浦區某零售店在近期上海極端低溫天氣中出現消防管道爆裂現象，導致門店暫停營業。現為了解門店吊頂結構的安全性，由該項目咨詢單位上海同瑞對吊頂結構安全狀況進行檢測評定，黃浦區西藏中路某號因天氣寒冷，水管爆裂，導致吊頂被水浸泡。現為了解水管爆裂對吊頂結構安全性的影響，委托上海同瑞對好時巧克力店吊頂結構完損狀況進行檢測評定，對存在的問題提出處理建議。

接受委托后，赴現場進行了初步踏勘，制定了相應的檢測方案，組織技術人員于2016年赴現場對吊頂結構安全狀況進行了檢測。檢測評定的主要工作內容有：
（1）吊頂結構布置情況的調查；
（2）吊頂結構損傷情況的檢測；
（3）吊頂結構變形情況的檢測；
（4）吊頂結構安全性的分析；
（5）對存在的問題提出處理建議；
（6）出具吊頂結構安全檢測報告。

二、吊頂結構概況

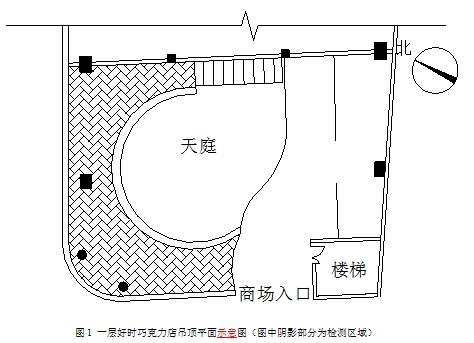

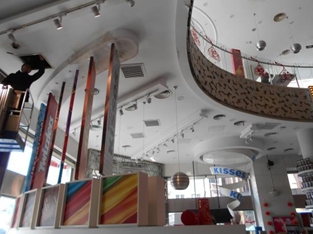

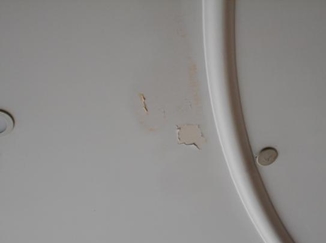

位于黃浦區西藏中路某號的一層好零售店一、二層吊頂（照片1、2）主要由吊桿及主、副龍骨結構組成。吊桿為長750mm，直徑6mm的帶肋螺紋鋼筋；主龍骨為寬25mm高60mm厚0.8mm的C型薄壁型鋼；副龍骨為寬16mm高50mm的C型薄壁型鋼。主次龍骨間距不一，主龍骨抽樣調查的間距為608mm~1265mm，次龍骨抽樣調查的間距為250mm~310mm。主龍骨上吊桿間距均在1m左右。此外，一層吊頂局部區域采用直徑16mm的帶肋螺紋鋼筋，長630mm，頂部焊接在槽鋼或方形鋼管底部，吊桿間距不一，檢測范圍內從570mm到885mm之間不等。

三、吊頂結構損傷情況的檢測

在委托方和商場的支持與配合下，本站于2016年對好時巧克力店好時巧克力店一層及二層吊頂的完損狀況進行了全面檢測。具體檢測結果如下：
1）一層空調風口附近吊頂滲水、脫落；
2）一層吊頂石膏板大面積滲水；
3）一層吊頂邊緣粉刷剝落；
4）一層吊頂吊桿銹蝕；
5）一層吊頂吊吊桿脫落及不規范連接；
6）二層吊頂石膏板滲水、粉刷剝落；
7）二層吊頂龍骨銹蝕；
8）二層吊頂吊吊桿脫落。
現場檢測巧克力店一層及二層吊頂時，均發現有吊桿與龍骨連接處脫落、吊桿或龍骨銹蝕等現象。

四、吊頂結構變形情況的檢測

采用日本產索佳SOKKIA CX-102 型電子全站儀日本SOKKIA C41型高精度水準儀，測量巧克力店商場巧克力相關范圍內一、二層吊頂的變形（含施工誤差）。根據現場檢測條件，測量時選取其中一點為基準點，量取其他測點的相對標高，布置及測量結果。
一層吊頂東側墻邊位置處撓度較大，吊頂中部位置處則是墻邊撓度較小，靠近天庭位置處撓度較大，一層東南角吊頂撓度則均較小。吊頂最大撓度為28mm，位于中部吊頂靠近天庭側。

二層吊頂總體上北側撓度較大，南側撓度較小，靠近墻面位置處的撓度較大而靠近天庭及跨中位置處的撓度小。相對撓度最大值為23mm，位于最北段的拐角處。

五、吊頂結構安全性的分析

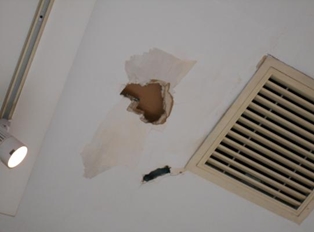

在本次極端嚴寒天氣下，水管中的水會結冰，體積變大而漲壞水管或使得接頭處松動好時巧克力店消防水管爆裂。水漏出后，流到附近的天花板上。吊頂在水的浸泡下，不僅增加了自重，還使得自身的承載能力大幅度降低。現場檢測發現，局部吊頂因為浸水而發生脫落（照片3）。其余損傷主要表現為吊頂浸水而產生的粉刷剝落、開裂。同時，也發現吊頂的部分吊桿連接脫落、不規范連接及龍骨銹蝕等現象。但均未發現吊桿或龍骨等出現變形開裂損傷裂縫，也未發現吊桿的連接節點出現裂縫變形開裂損傷等。因而目前吊頂并不存在整體結構安全性問題，但存在的個別吊桿連接脫落、連接不規范等問題應及時重新進行連接，受水浸泡過的石膏板應該及時更換，龍骨、吊桿銹蝕等也應及時進行防銹處理。

根據現場檢測結果可知，巧克力店一、二層吊頂的變形滿足規范要求，不影響房屋正常使用要求；且現場檢測未發現有吊桿或龍骨等出現裂縫變形開裂，也未發現吊桿的連接節點出現裂縫變形開裂等情況。因而目前吊頂并不存在整體結構安全性問題。

六、檢測評定結論與建議

1.現場對巧克力店一、二層吊頂完損狀況進行了全面檢測，結果表明，一、二層吊頂均有多處滲水，并伴有粉刷脫落、開裂等現象，一、二層吊頂也均存在吊桿或龍骨銹蝕等現象，且個別吊桿連接脫落、連接不規范。現場檢測未發現好時巧克力店一、二層吊頂有龍骨、吊桿等結構構件存在開裂、破損、大變形開裂等結構性損傷。

2.對巧克力店一、二層吊頂的變形檢測結果表明，一層吊頂東側墻邊位置處撓度較大，吊頂中部位置處則是墻邊撓度較小，靠近天庭位置處撓度較大，一層東南角吊頂撓度則均較小。吊頂最大撓度為28mm，位于中部吊頂靠近天庭側；二層吊頂總體上北側撓度較大，南側撓度較小，靠近墻面位置處的撓度較大而靠近天庭及跨中位置處的撓度小。相對撓度最大值為23mm，位于最北段的拐角處。參考《住宅裝飾裝修工程施工規范》（GB50327-2001），好時巧克力店一、二層吊頂相對最大撓度均低于其《住宅裝飾裝修工程施工規范》（GB50327-2001關）關于起拱限值（短向跨度1/100~3/100）的要求。

3.巧克力店一、二層吊頂目前不存滿足在整體結構安全性問題要求。

4.建議對個別連接脫落及不規范連接的吊桿重新進行連接，受水浸泡過的石膏板應該及時更換，龍骨、吊桿銹蝕等也應及時進行防銹處理。
