混凝土材料強度檢測

   日期：2017-03-30

? ? 混凝土的檢測關系到建筑結構最基本的材料強度情況，屬于房屋檢測中至關重要的一部分。目前檢測混凝土的方法分為，回彈法和取芯法，都是測量混凝土材質強度的檢測方法，都無法檢測混凝土內部材質變化。

? ? 本文給大家介紹兩種全新的方法，以測試混凝土內部材質狀況。當僅有一個測試面，而又需要測試混凝土內部的材質的時候，可以采用如下方法：
? ? ?1） P波曲折法
? ? ?2） R（表面）波法

? ? ?這兩種方法又各有若干個子方法，在此進行介紹。

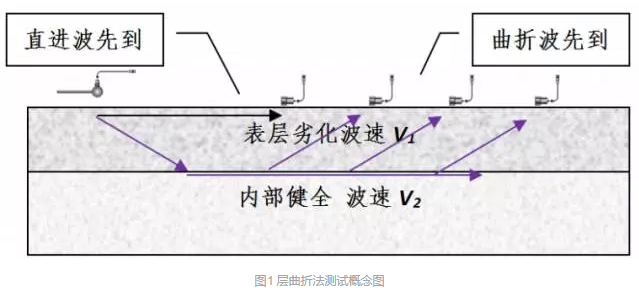

? ? ?基本方法與單面傳播法相同，在混凝土表面，沿一條直線測試不同距離下的P波的波速，通過波速的變化規律來反演混凝土內部的狀況。該方法適用于混凝土內部質量優于表面質量的情形。而根據內部的分層情況，又可以分為兩種分析方法：

01 水平雙層構造

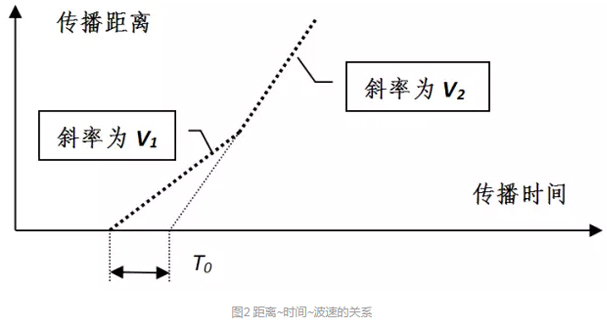

測試得到的傳播距離～時間，以及與波速的關系如下圖所示：

?
表層厚度 H，可按下式計算：
其中，臨界曲折角 ic：

02 漸進構造

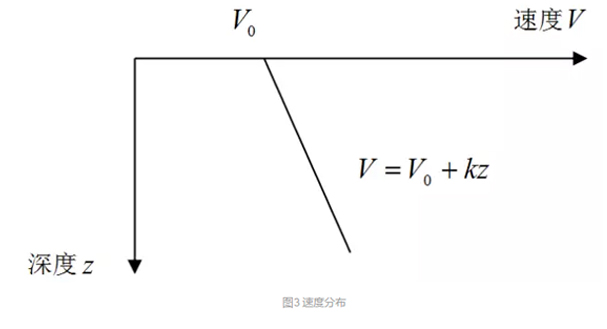

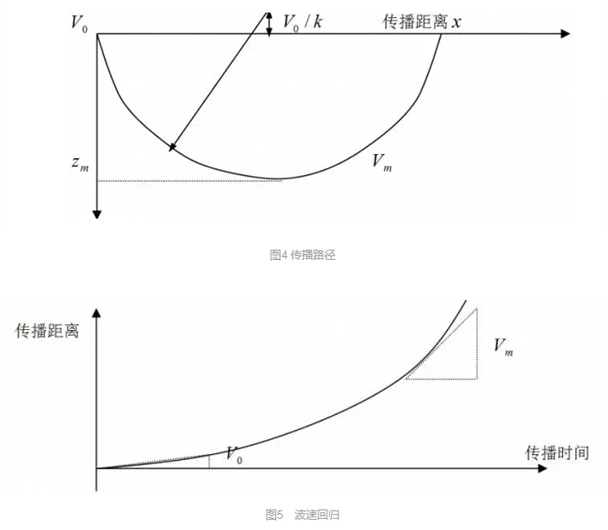

如果表層劣化是漸近的，沒有明顯的層面且彈性波的傳播速度隨著深度的增加而線性加快，此時，傳播的最速路徑為圓弧。

速度梯度 k 和路徑 Zm 最大深度分別按下式計算：



? ? ?表面波法的種類較多，按照激振的方式首先可以分為穩態法和瞬態法。

? ? ?其中，穩態表面波的分析方法比較簡單、直觀；而瞬態表面波的分析原理相對來講比較復雜，目前常用的分析方法主要有兩種：SASW法和f-k法，其中SASW法（Spectral Analysis of Surface Wave，表面波譜分析法）采用兩道信號的互相關函數的傅立葉頻譜作為分析基準，相對簡單。

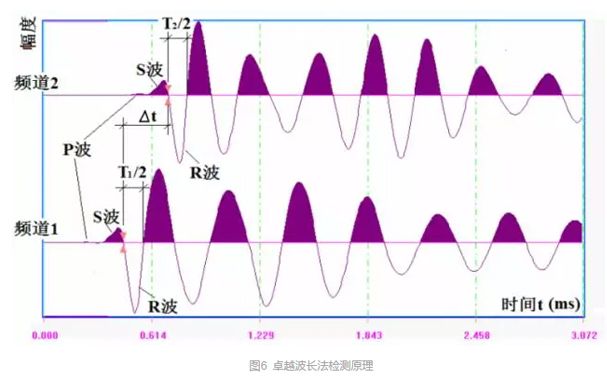

? ? 另一方面，我們提出了基于卓越波長的瞬態表面波法。該方法測試原理簡單明確，如下圖所示：


? ? 通過改變激振錘的大小分辨激振，并計算表面波的傳播波速和波長，即可得到頻散曲線。根據頻散曲線的形狀，按照下式可以反演出不同深度混凝土的R波波速：
? ??1）當媒質的平均R波速度隨深度增加而增大時：


? ??2）當媒質的平均R波速度隨深度增加而減少時：


? ??3）不考慮媒質平均R波速度隨深度變化：
